Laboratório de Curto-Circuito em sistemas de potência

Laboratório de Curto-Circuito
Iniciar Laboratório

Versão: 260713

Sobre este laboratório

  O laboratório de Curto-Circuito permite modelar sistemas elétricos de potência por meio de um diagrama de fluxo interativo e executar cálculos automáticos de curto-circuito.

  O ambiente foi desenvolvido para fins educacionais e profissionais, possibilitando a análise de sistemas, transformadores, alimentadores, barramentos e motores elétricos em uma única interface visual.

Como utilizar

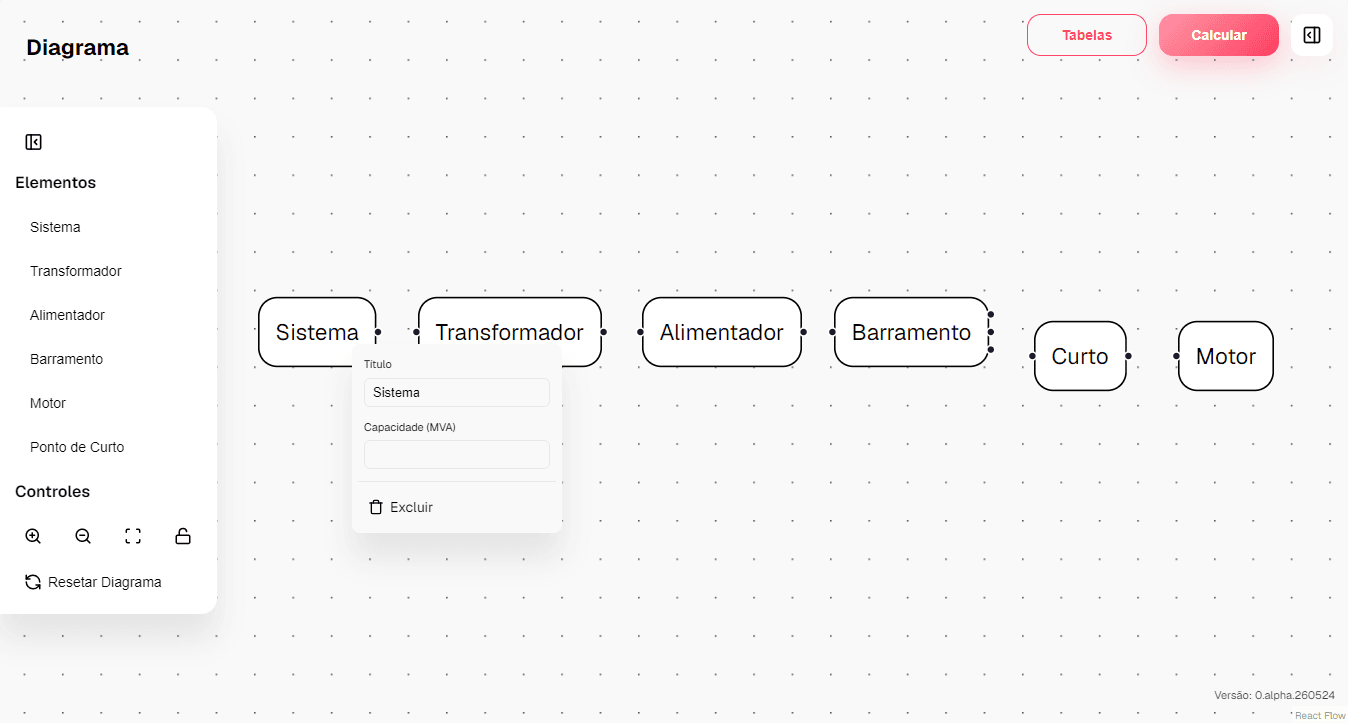

Exemplo básico de um sistema com transformador e curto-circuito:

  1. Adicione o nó do Sistema (obrigatório).
    • Informe a capacidade em MVA.
  2. Adicione o nó Transformador (obrigatório).
    • Informe a tensão em V (exemplo: 220 V).
    • Informe a potência em kVA (exemplo: 225 kVA).
    • As perdas no cobre e a impedância são preenchidas automaticamente. Se necessário, consulte a tabela Transformadores.
  3. Adicione o nó Curto (opcional).
  4. Conecte os nós.
  5. Clique em Calcular

  Os demais nós são opcionais. Entretanto, alguns deles exigem o preenchimento de todos os campos para que o cálculo seja realizado corretamente. Por exemplo, o nó Motor somente será considerado se todas as informações obrigatórias forem informadas.

Nós disponíveis

  • Sistema;
  • Transformador;
  • Alimentador;
  • Barramento;
  • Motor;
  • Curto.

Recursos disponíveis

  • Modelagem visual por meio de diagramas de fluxo.
  • Sugestões automáticas baseadas em tabelas técnicas.
  • Cálculos em PU com resultados na forma polar.
  • Histórico de resultados.
  • Exportação do relatório e do diagrama em PDF.
