Distribuição de Potencial em Cadeia de Isoladores

Sobre este laboratório

  O laboratório de isoladores permite analisar a distribuição de potencial elétrico em cadeias de isoladores utilizadas em linhas de transmissão e subestações de alta tensão.

  Na prática, a tensão não se distribui igualmente entre todos os discos da cadeia devido às capacitâncias parasitas existentes entre os isoladores e a estrutura aterrada. Como consequência, os isoladores mais próximos do condutor ficam submetidos a tensões maiores, reduzindo a eficiência elétrica do conjunto.

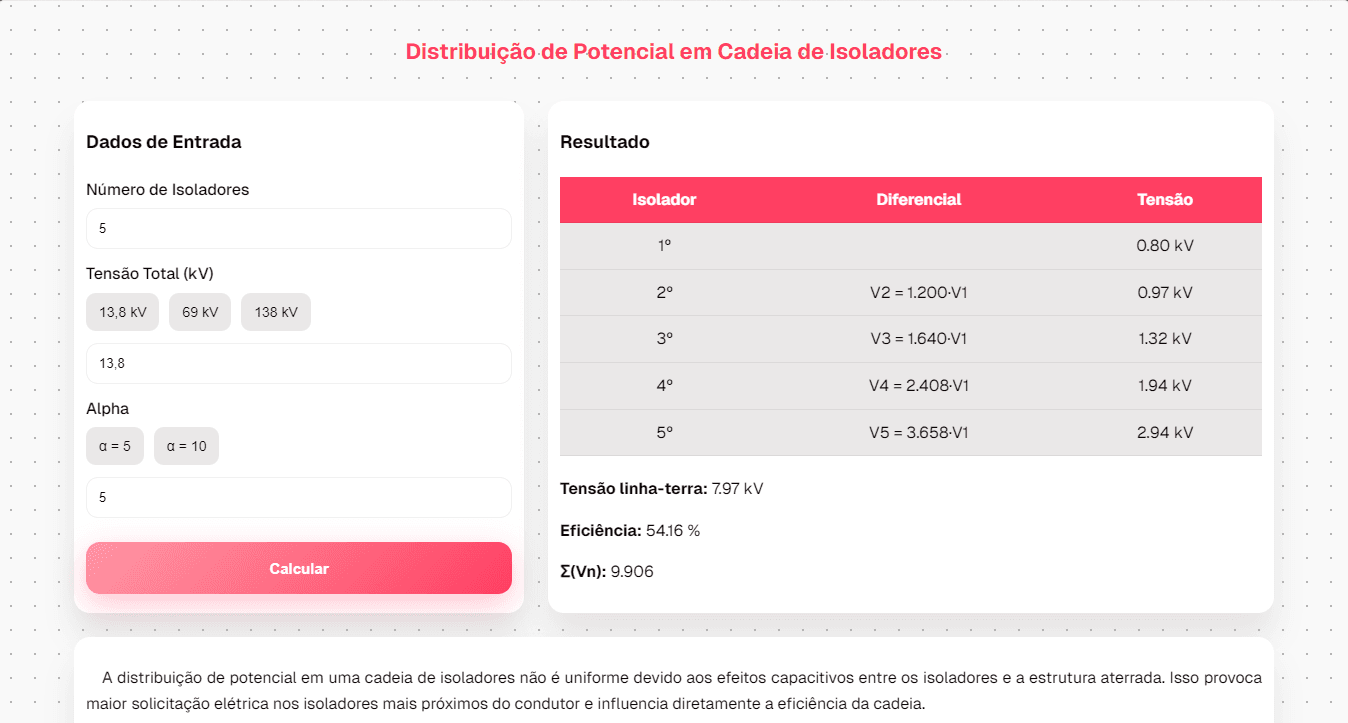

  O resultado do calculo é determinar a tensão aplicada em cada isolador da cadeia, a tensão fase-terra equivalente e a eficiência global do arranjo, permitindo visualizar o comportamento real da distribuição de potencial.

Como utilizar

1. Informe a quantidade de isoladores da cadeia.
2. Defina a tensão total em kV do sistema ou selecione um valor sugerido.
3. Escolha o valor de α (alpha — relação entre as capacitâncias da cadeia).
4. Execute o cálculo.
5. Analise a tensão distribuída em cada isolador.
6. Verifique a eficiência da cadeia e identifique possíveis concentrações excessivas de tensão.

Parâmetros calculados

• Tensão fase-terra do sistema.
• Tensão individual em cada isolador.
• Relações diferenciais entre os elementos da cadeia.
• Soma dos coeficientes de distribuição.
• Eficiência da cadeia de isoladores.

Aplicações

• Disciplinas de Sistemas Elétricos de Potência.
• Estudos de Linhas de Transmissão.
• Projetos de isolamento em alta tensão.
• Análise da eficiência de cadeias de isoladores.
• Treinamento acadêmico e profissional.
